CLB-100沥青泵为旋转式，主要由泵体、机座、主动齿轮、从动齿轮和阀体等组成。



　　主动轴由一个附加的含油轴套支承，通过油杯补充HG-24号饱和汽缸油润滑。



　　泵的两侧装有带圆锥管螺纹的连接头以便连接进口管道位，该圆锥销制有内螺纹以便于拆卸。其密封纸垫还用以调整齿轮的轴向间隙，该间隙规定为单向在0.05-0.08mm之间。

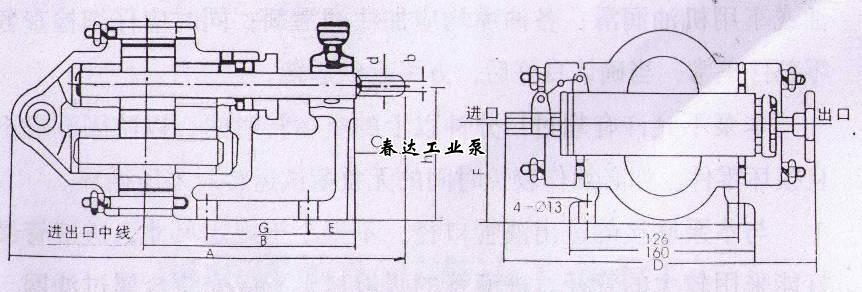

　　机座的下部有四个孔供安装使用



　　本泵设有阀，出厂时已调定工作压力为1-+0.05Mpa并加以铅封。



　　工作时，介质进入吸液腔，通过齿轮的旋转将介质压入排液腔并流出。调节手轮可以改变输出流量，当向右旋转手轮，阀被顶开，泵即失去输出压力而停止排液;当向左旋转手轮，阀即恢复作用，介质正常输出。



　　主要用于抽吸、输送和喷布高温的沥青(渣油)液体，适用于道路和广场等建筑工程的沥青(渣油)喷布作业，也可在常温下用于抽吸、输送非高挥发性、低闪点的石油产品，如各种机油、机械油及重油等。





型号	口径	流量 m3/h	压力 Mpa	真空度 Mpa	转速 r/min	功率 Kw	外形尺寸 mm	重量 kg
CLB-50	25	3	1	-0.038	800	1.76	305×227×161	18
CLB-100	40	6	1	-0.038	500	3.34	346×260×212	32
