沥青保温泵的安装结构及原理
CLB-100沥青泵为旋转式，主要由泵体、机座、主动齿轮、从动齿轮和阀体等组成。
沥青保温泵主动轴由一个附加的含油轴套支承，通过油杯补充HG-24号饱和汽缸油润滑。
泵的两侧装有带圆锥管螺纹的连接头以便连接进口管道位，该圆锥销制有内螺纹以便于拆卸。其密封纸垫还用以调整齿轮的轴向间隙，该间隙规定为单向在0.05-0.08mm之间。
机座的下部有四个孔供安装使用
沥青保温泵设有阀，出厂时已调定工作压力为1-+0.05Mpa并加以铅封。
工作时，介质进入吸液腔，通过齿轮的旋转将介质压入排液腔并流出。调节手轮可以改变输出流量，当向右旋转手轮，阀被顶开，泵即失去输出压力而停止排液;当向左旋转手轮，阀即恢复作用，介质正常输出。
主要用于抽吸、输送和喷布高温的沥青(渣油)液体，适用于道路和广场等建筑工程的沥青(渣油)喷布作业，也可在常温下用于抽吸、输送非高挥发性、低闪点的石油产品，如各种机油、机械油及重油等。
CLB-100沥青泵主要技术参数：
|
型号 |
口径
|
流量
m3/h
|
压力
Mpa
|
真空度
Mpa
|
转速
r/min
|
功率
Kw
|
外形尺寸
mm
|
重量
kg
|
|
CLB-50
|
25
|
3
|
1
|
-0.038
|
800
|
1.76
|
305×227×161
|
18
|
|
CLB-100
|
40
|
6
|
1
|
-0.038
|
500
|
3.34
|
346×260×212
|
32
|

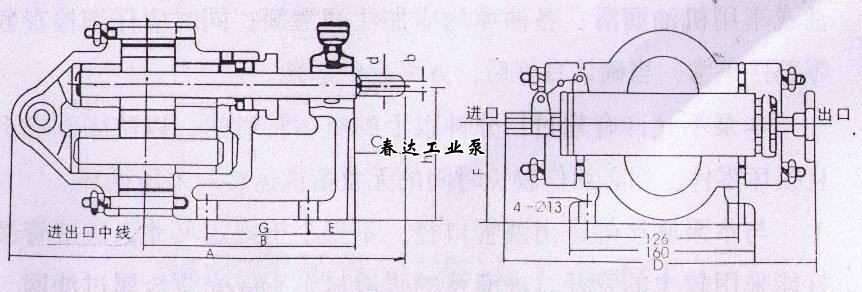

沥青泵结构图：
